序號

零件名稱

灰鑄鐵

鑄鋼

不銹鋼

超低碳鋼

Z

C

P

R

PL

RL

1

閥體、閥蓋、閥瓣

HT250

WCB

CF8

CF8M

CF3

CF3M

2

閥桿

35

1Cr13

1Cr18Ni19Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

襯里層

FEP（F46） PFA PCTFE（F3）

4

隔膜

FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）

5

閥桿螺母

ZCuAL10Fe3 ZCuAL10Fe3

6

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

7

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

8

手輪

HT200

HT200

WCC

WCC

WCC

WCC

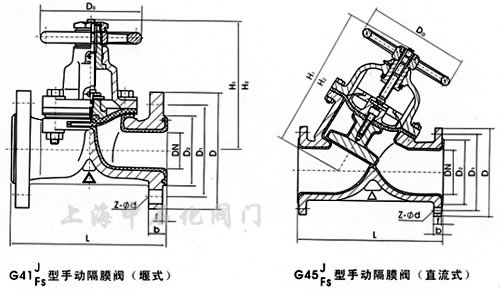

型號

公稱通徑DN(mm)

尺寸（㎜）

L

D

D1

D0

Z-φd

H

H1

H2

H3

重量
(㎏)

G41WJFS-6\10

15

125

95

65

120

4-φ14

3.8

20

135

105

75

120

4-φ14

4.2

25

145

115

85

120

4-φ14

121

135

4.5

32

160

1135

100

120

4-φ18

132

150

7

40

180

145

110

140

4-φ18

156

176

9

50

210

160

125

140

4-φ18

169

195

12

65

250

180

145

200

4-φ18

202

236

18

80

300

195

160

200

4-φ18

216

256

24.5

100

350

215

180

280

8-φ18

270

322

38.5

125

400

245

210

320

8-φ18

338

406

60

150

460

280

240

320

8-φ23

384

464

82

G41WJFS-4

200

570

335

295

400

8-φ23

518

638

149

250

680

390

350

500

12-φ23

598

734

240

300

790

440

400

560

12-φ23

698

778

350

350

900

500

460

560

16-φ23

723

883

392

400

1000

565

515

640

16-φ25

868

1078

585

G45WJFS-6

32

180

135

100

120

4-φ18

7

40

180

145

110

140

4-φ18

203

216

8.5

50

210

160

125

140

4-φ18

213

229

14

65

250

180

145

200

4-φ18

248

268

18

80

300

195

160

200

4-φ18

281

305

30

100

350

215

180

280

8-φ18

332

362

43

125

400

245

210

320

8-φ18

67

150

460

280

240

320

8-φ23

450

496

80

200

570

335

295

400

8-φ23

594

654

150.2

250

680

390

350

500

12-φ23

695

771

238

手動

G41J(堰式)

手動

G641J(往復式)

G41F5(堰式)

G641F5(往復式)

G45J(直流式)

G6B41F(常閉式)

G45F5(直流式)

G6B41F5(常閉式)

電動

G9B41J(防爆式)

電動

G941J(普通型)

G9B41F5(防爆式)

G941F5(普通型)

遵循規范

STANDARD

設計與制造

GB12239

結構長度

GB1221/JB1688

法蘭尺寸

JB78/JB79(GB HG SH)

壓力試驗

GB/T13927

標簽

GB12220

供貨

GB/T12252
