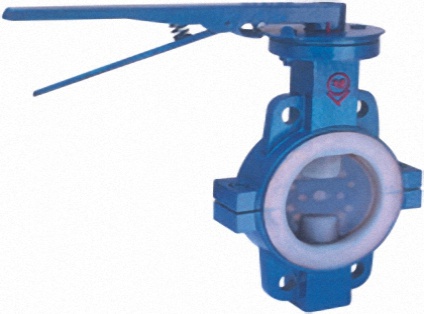

本廠蝶閥基本類型有兩種：D71系列中線蝶閥、D73系列偏心蝶閥。采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，達到介質的零泄漏。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。
?1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果較為理想；
3、四級加載彈性密封，保證了閥門內、外的零泄漏。
a:軸與蝶閥一體外襯F46;
b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c:軸的徑向采用O型圈與金屬軸套的組合；
d:閥座鑲嵌有彈性條的閥體槽內。
4、采用可彈性墊片定位準確，結構簡單。（*采用O型圈是為了防止意外泄漏時的安全措施）。
|
通徑DN
|
B
|
H
|
φ
|
D1
|
D2
|
n-d
|
L1
|
|
40
|
33
|
140
|
120
|
88
|
110
|
4-φ18
|
230
|
|
50
|
43
|
150
|
120
|
102
|
125
|
4-φ18
|
230
|
|
65
|
46
|
160
|
120
|
122
|
145
|
4-φ18
|
230
|
|
80
|
64
|
170
|
120
|
133
|
160
|
4-φ18
|
250
|
|
100
|
64
|
180
|
120
|
158
|
180
|
4-φ18
|
250
|
|
125
|
70
|
190
|
120
|
184
|
210
|
4-φ18
|
300
|
|
150
|
76
|
220
|
120
|
212
|
240
|
4-φ23
|
300
|
|
200
|
89
|
240
|
140
|
268
|
295
|
4-φ23
|
350
|
|
250
|
114
|
340
|
140
|
320
|
350
|
4-φ23
|
|
|
300
|
114
|
460
|
160
|
370
|
400
|
4-φ23
|
|
遵循GB/T12238，API 609，MSS SP-67標準
