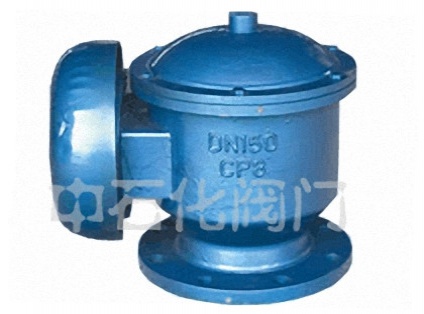

ZFQ-1 型全天候防爆阻火呼吸閥。該產品集阻火器與呼吸閥為一體。它是石化儲罐必備的新型安全設備，其優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
|
閥體材料
|
碳鋼WCB、不銹鋼304、316、鋁合金
|
|
正壓閥盤材料
|
不銹鋼304、316、鋁合金
|
|
負壓閥盤材料
|
不銹鋼304、316、四氟PTFE
|
|
環境溫度 ℃
|
-30~60
|
|
操作壓力 Pa
|
-295~98000 -30mmH2O~+10000mmH2O
|
? 殼體選用鑄鋼和鋁合金，耐腐蝕性好；
? 波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
? 結構簡單，易檢修，安全方便；
|
A級正壓
|
355Pa (36毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|
|
B級正壓
|
980Pa (100毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|
|
C級正壓
|
1765Pa (180毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|

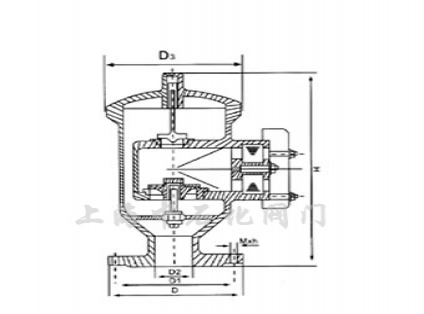

呼吸閥國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸（mm）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
DN50
|
?110
|
?140
|
160
|
255
|
4×12
|
|
DN100
|
?170
|
?205
|
235
|
480
|
4×16
|
|
DN150
|
?225
|
?260
|
295
|
547
|
8×16
|
|
DN200
|
?280
|
?315
|
355
|
658
|
8×16
|
|
DN250
|
?335
|
?370
|
420
|
705
|
12×16
|
呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
|
規格
|
安裝尺寸（mm）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
|
10"
|
362
|
406
|
420
|
400
|
12×25
|
