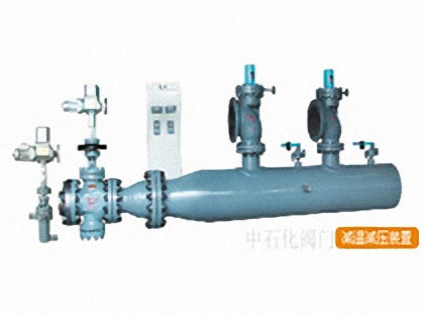

本裝置由減壓系統、減溫系統、安全保護裝置和自動控制裝置所組成。減壓系統——由減壓閥和節流孔板，通過自控系統采樣、計算、輸出控制執行機構調節閥門開度來實現蒸汽壓力的調節。減溫系統——采用混合管道內噴水減溫方式，利用減溫水對噴水頭的作用力和彈簧的彈力來調節噴咀減溫水流通面積及通過帶有執行機構控制的給水調節閥開度大小來實現蒸汽溫度的調節。安全保護裝置——是直接采用沖量安全裝置（由主安全閥和沖量安全閥組成）或彈簧安全閥來實現，當二次壓力超過規定值時，將壓力超過部分的蒸汽排向大氣，從而使二次壓力保持在允許值內。自動控制裝置——配用我公司生產的RKG—□□□□型蒸汽壓力、溫度控制裝置，新蒸汽通過本裝置; 能使二次蒸汽參數保持在所需的穩定值。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。
1.進口蒸汽壓力P1≤ 10MPa,溫度t1≤540℃；
2.出口流量Q：減溫減壓裝置出口流量Q的變化范圍10%～100%，在此范圍內可實現理想調節。
3.出口蒸汽壓力P2的變化范圍為：P2≤0.98MPa時，P2的變化范圍為P2±0.4MPa；0.98＜P2≤3.82MPa時，P2的變化范圍為P2±0.06MPa；P2＞3.82MPa時，P2的變化范圍為P2±0.15MPa。
4.出口蒸汽溫度t2的調節范圍為t2±4℃。
5.裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝。
A、減溫減壓裝置按進口壓力和溫度可分為:
1 中溫中壓減溫減壓裝置:
一次蒸汽參數(進口蒸汽參數):壓力P1=3.9MPa; 溫度t1=450℃壓力;
二次蒸汽參數(出口蒸汽參數):壓力P2由用戶要求確定;溫度t2=飽和溫度;
流量: Q=2~360t/h(噸/小時)
2 次高壓減溫減壓裝置:
一次蒸汽參數(進口蒸汽參數):壓力P1=5.4MPa; 溫度t1=485℃壓力;
二次蒸汽參數(出口蒸汽參數):壓力P2由用戶要求確定;溫度t2=飽和溫度;
流量: Q=20~200t/h(噸/小時)
3 高溫高壓減溫減壓裝置:
一次蒸汽參數(進口蒸汽參數):壓力P1=10MPa; 溫度t1=540℃壓力;
二次蒸汽參數(出口蒸汽參數):壓力P2由用戶要求確定;溫度t2=飽和溫度;
流量: Q=30~240t/h(噸/小時)
B、減溫減壓裝置的主要技術指標
1 減溫減壓裝置出口流量
減溫減壓裝置出口蒸汽流量變化范圍為30%Q~100%Q，特殊需要者可由供需雙方協商。
2 減溫減壓裝置額定出口蒸汽壓力P2
減溫減壓裝置額定出口蒸汽壓力的偏差范圍是:
①當額定出口蒸汽壓力小于0.98MPa時，為P2±0.04MPa
②當額定出口蒸汽壓力不大于3.82MPa時，為P2±0.06MPa
③當額定出口蒸汽壓力大于3.82MPa時，為P2±0.15MPa
3 額定出口蒸汽溫度t2
額定出口蒸汽溫度在飽和溫度以上(含飽和溫度)
額定出口蒸汽溫度的偏差范圍較小值為額定出口蒸汽溫度t2±5℃
4 減溫減壓裝置問題噪音
減溫減壓裝置正常運行時，在減溫減壓閥(減壓閥)出口中心線同一水平面下游1m處測其噪聲，總體噪聲水平不大于85dB(A)。用戶若有特殊要求，可由供需雙方協商確定解決。
實現降壓不損耗能量，而且通過該設備可增大蒸汽供應量。結構簡單、無轉動部件、運行可靠。操作方便、檢修容易、可自動調節。節能效果顯著。
