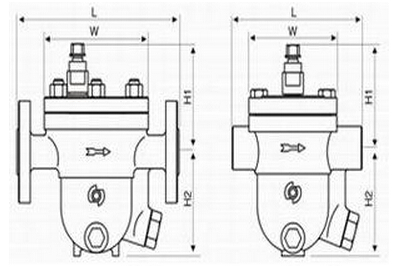

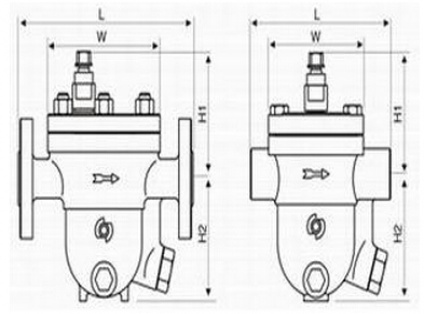

尺寸

型號

CS11H-A-150Lb

口徑DN

15

20

25

L

120

120

120

H

170

170

170

H1

80

80

80

公稱通徑

L

D

T

G

C

n-Φd

H

CS41H-150Lb

1/2〞

15

210

89

12

35

60.5

4-15

175

3/4〞

20

210

89

12

43

70

4-15

175

1〞

25

210

108

12

51

79.5

4-15

175

Cs41h-300Lb

1/2〞

15

210

95

15

35

66.5

4-15

175

3/4〞

20

210

117

16

43

82.5

4-19

175

1〞

25

210

124

18

51

89

4-19

175

型號（DN）

公稱通徑

公稱壓力PN（MPa）

管螺紋G/in

外形尺寸（mm）

CS11H-16/25-3NL

15

1.6   2.5

G1/2

125

20

G3/4

125

25

G1

125

32

G11/4

200

40

G11/2

200

50

G2

200

型號（DN）

公稱通徑

公稱壓力PN（MPa）

外形尺寸（mm）

L

D

D1

D2

f

d

Z-Φd

CS41H-16/25-3NL

15

1.6
2.5

160

95

65

45

2

14

4-14

20

160

105

75

55

2

14

4-14

25

160

115

85

65

2

14

4-14

32

250

140

100

78

2

16

4-18

40

250

150

110

85

3

16

4-18

50

250

165

125

100

3

16

4-18
