產品概述零件材質性能規范產品尺寸技術規范

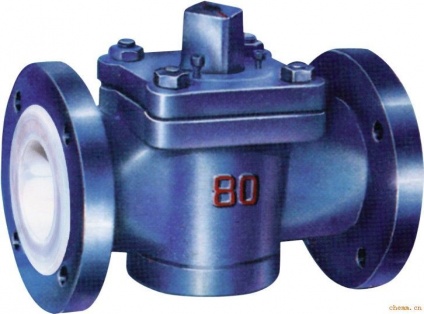

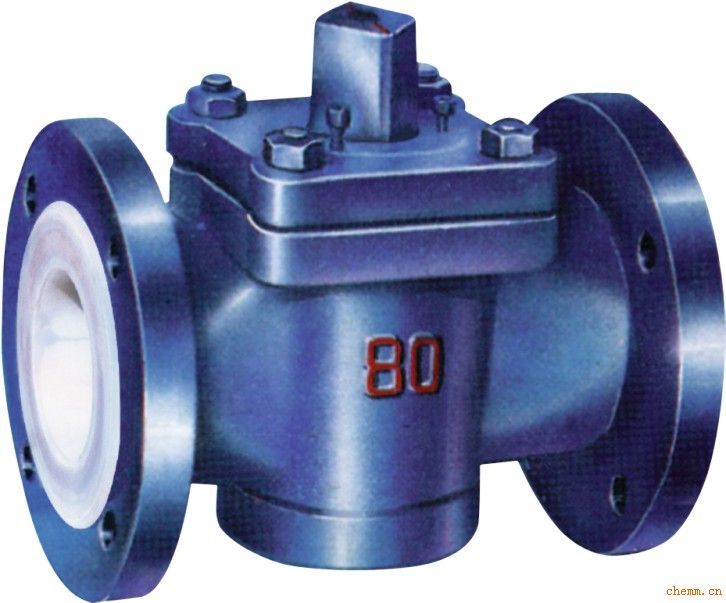

旋塞閥是用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。為了擴大旋塞閥的應用范圍，已研制出許多新型結構。油潤滑旋塞閥是重要的一種。特制的潤滑脂從塞體頂端注入閥體錐孔與塞體之間，形成油膜以減小啟閉力矩，提高密封性和使用壽命。它的工作壓力可達64兆帕，工作溫度可達325℃,口徑可達600毫米。旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通和四通式旋塞閥適用于流體換向。

零件名稱

閥體

塞子

填料壓蓋

填料

X643W-0.6R

304.316.316L

不銹鋼

可鍛

不銹鋼

F4.油浸石棉盤根
柔性石墨

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X643W-1.0R	0.6	0.9	0.6	煤氣、油品	≤120

公稱通徑 DN（mm）	尺寸（mm）
	L	D	D1	D2	z-φd
15	80	80	55	40	4╳12
20	90	90	65	50	4╳12
25	100	100	75	60	4╳12
32	115	120	90	70	4╳14
40	130	130	100	80	4╳14
50	145	140	110	90	4╳14
65	160	160	130	110	4╳14
80	200	185	150	125	4╳18
100	230	205	170	145	4╳18
125	250	235	200	175	8╳18
150	320	260	225	200	8╳18
200	350	315	280	255	8╳18
