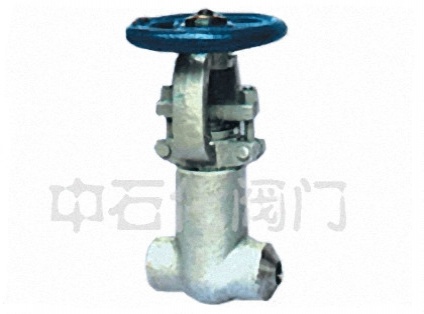

首頁 > 產品中心 > 閘? ?閥 > Z60Y閘閥硬密封電站閘閥Z焊接明桿Z彈性楔式閘閥

產品概述零件材質性能規范產品尺寸技術規范

Z60Y焊接連接的閘閥適用于公稱壓力PN16.0-32.0MPa，工作溫度≤540℃（其中P57170V工作溫度為570℃）的石油，化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動等。

對接焊端	產品型號
ANSIB16.25 DL/T531	Z60Y-160	Z60Y-P54100V
	Z60Y-200	Z60Y-P54140V
	Z60Y-250	Z60Y-P54170V
	Z60Y-320	Z60Y-P54170V
錐齒輪傳動閘閥	在型號“Z”后插入“5”，示例Z560Y-160
電動閘閥	在型號“Z”后插入“9”，示例Z960YP54100V

訂貨須知：
      一、如未有選定的型號，請提供詳細參數，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閘閥。具體請來電聯系021-6651 8677或在線咨詢。

零件名稱	材料牌號
閥體	WCB A105	Wc6 12Cr1MoV	Wc6 12Cr1MoV
閥蓋	WCB 35	Wc6 12Cr1MoV	Wc6 12Cr1MoV
支架	WCB	WCB	WCB
閘板	WCB	Wc6	Wc9
閥桿	2Cr13	25Cr2MoV 20Cr1Mo1V1A	25Cr2MoV 20Cr1Mo1V1A
閥座	25	304	304
密封環(墊片)	包覆墊、增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuAI10Fe3

型號	公稱壓力PN(Mpa)	試驗壓力（MPa)		適用溫度(℃)	適用介質
型號	公稱壓力PN(Mpa)	強度試驗	密封試驗	適用溫度(℃)	適用介質
Z60Y-160	16.0	24	17.6	≤425	水、油品、蒸氣
Z60Y-200	20.0	30	22
Z60Y-250	25.0	37.5	27.5
Z60Y-320	32.0	48	35.2
Z60Y-P54100V	P54100V	30	11	≤540
Z60Y-P54140V	P54140V	42	15.4
Z60Y-P54170V	P54170V	48	18.7
Z60Y-P54170V	P54170V	63	18.7	≤570

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要外形尺寸及連接尺寸（mm）						重量 (Kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	L1	d	H	D0	重量 (Kg)
16.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	15
	40	150	49	15	36	285	180	23
	50	170	61	16	45	338	180	35
20.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	25
	50	170	61	16	45	338	180	37
25.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	27
	50	170	61	16	45	338	180	40

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要外形尺寸及連接尺寸(mm)					重量 (Kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	d	L	H	L1	L2	重量 (Kg)
25.0	50	43	216	840	363	197	103
	65	57	254	915	363	197	110
	80	67	305	950	363	197	135
	100	84	406	1164	437	277	234
	125	100	483	1402	437	277	343
	150	125	700	1129			450
	175	158	711(750)	1650	457	309	638
	225	200	864(850)	1650	554	309	654
	300	280	1067	2106	764	398	1973
32.0	100	96	533	1236	437	277	234
	125	118	610	1402	437	277	315
	150	148	762(750)	1403	526	283	672
	175	148	762(750)	1650	554	309	684
	225	222	1041(850)	1650	554	309	696
	350	350	1250	2255			2605
P54100V	175	148	762(750)	1650	554	309	683
	225	222	1041(850)	1650	554	309	704
	250	222	1041(900)	1795	554	309	1214
	300	294	1254	2080	554	309	2125
P5414V	125	136	600	1115
	175	175	750	1205
	225	217	850	1490
P54170V	125	98	630(580)	1230	437	277	312
	225	186	1060(850)	1680	554	309	1404
	300	278	1397	2265	764		2834
	350	338	1550	2536	715		5591
P57170V	125	124	600	1115
	175	163	750	1205
	225	201	850	1490
