密封圈材料代號

適用溫度

適用介質

NR

≤85℃

水、空氣、酸堿類

CR

≤85℃

水、煤氣、酸堿類

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸堿類

FKM

≤150℃

水、蒸汽、強酸堿類

閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

閥座密封圈

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

氣動裝置

組合件

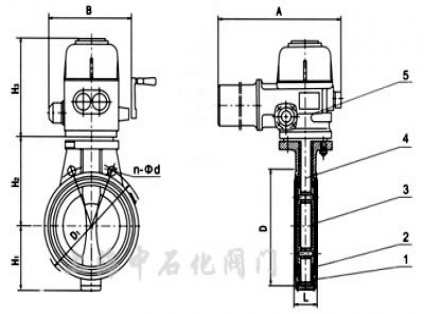

公稱通徑DN

公稱壓力MPa

工作壓力MPa

L
mm

D
mm

D1
mm

n-Φd

H1
mm

H2
mm

氣動裝置

質量

型號

A
mm

B
mm

H3
mm

Do
mm

40

1.0

1.0

33

150

110

4-18

55

100

QB1-5-1

418

308

249

-

22

50

43

165

125

4-18

64

120

QB1-5-1

418

308

249

-

24

65

46

185

145

4-18

80

120

QB1-5-1

418

308

249

-

26

80

46

200

160

8-18

112

130

QB1-10-1

418

308

249

-

27

100

52

20

180

8-18

90

145

QB1-15-1

418

308

249

-

28

125

56

250

210

8-18

112

160

QB1-20-1

418

308

249

-

33

150

56

285

240

8-22

135

175

QB1-20-1

418

308

249

-

34

200

60

340

295

8-22

160

210

QB2-40-1

418

308

339

-

57

250

68

395

350

12-22

206

235

QB2-60-1

418

308

339

-

72

300

78

445

400

12-22

232

273

QB3-90-1

585

275

340

305

1142

350

78

505

465

1-22

263

310

QB3-120-1

585

275

340

305

125.5

400

102

565

515

16-26

295

340

QB3-200-1

585

275

340

305

170.5

450

114

615

565

20-26

327

370

QB3-250-1

585

275

340

305

200

500

127

670

620

20-26

358

399

QB4-400-0.5

729

355

372

457

238

550

140

730

675

20-30

384

430

QB4-400-0.5

729

355

372

457

271

600

156

780

725

20-320

474

460

QB4-500-0.5

729

355

372

457

339

700

165

895

840

24-30

486

610

QB5-800.-0.25

910

395

429

457

515

800

190

1015

950

247-33

591

672

QB5-1200-0.25

910

395

429

457

655

900

203

1115

1050

28-33

640

735

QC1500-0.4

783

448

585

400

920

1000

216

1230

1600

28-36

721

800

HQ2500-0.25

783

448

650

400

1100
