產品概述零件材質性能規范產品尺寸技術規范

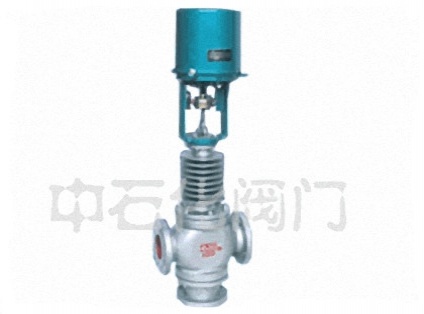

ZRSF（H）型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。

暫無相關信息

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
行程mm		16		25		40			60			100
允許壓差△MPa		≤公稱壓力MPa
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		Kv值的0.05%
可調范圍		30:1
公稱壓力介質溫度閥體材料	1.6MPa	常溫－20℃~＋200℃ 鑄鐵HT200
	4.0MPa	常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa	常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

ZRSH三通合流調節閥外形尺寸及附圖：

公稱通徑（DN）	L			D	H1			H
	PN（Mpa）				PN（Mpa）			常溫	中溫
	1.6	4.0	6.4		1.6	4.0	6.4
25	185	190	200	225	140	150	160	555	707
32	200	200	210	225	150	160	170	561	709
40	220	220	235	225	160	170	180	660	812
50	250	255	265	255	180	190	200	675	827
65	275	285	295	255	200	210	220	863	1027
80	300	310	320	255	210	230	240	868	1032
100	350	360	370	255	220	250	260	872	1036
125	410	430	440	255	260	300	300	905	1200
150	450	465	475	310	280	320	320	920	1135
200	550	560	570	310	320	380	380	950	1165
250	635	660	670	310		475	475	1203	1485
300	720	740	740	310		585	585	1265	1557

ZRSH三通合流調節閥外形尺寸及附圖：

公稱通徑（DN）	L			D	H1			H
	PN（Pma）				PN（Mpa）
	1.6	4.0	6.4		1.6	4.0	6.4
80	300	310	320	255	225	250	265	885
100	350	350	370	255	245	275	285	897
125	410	425	440	255	285	320	325	931
150	450	460	475	310	305	340	345	945
200	550	560	570	310	350	400	410	979
250	635	660	670	310		540	540	1268
300	720	740	770	310		612	612	1294
