產品概述零件材質性能規范產品尺寸技術規范

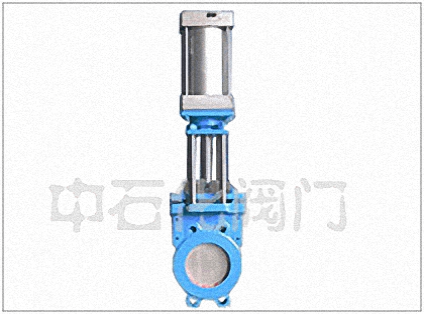

Z673H-6、10、16系列氣動漿液閥是我公司生產的系列控制閥門之一。該產品在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點。不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥等附件可以完成開、關兩位置的動作的自動控制。用戶可根據實際需要進行選擇。 Z673H系列氣動漿液閥品種齊全。主體采用鑄鐵、鑄銅、不銹鋼等。通徑從DN50~DN10000。產品廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

序號	零件名稱	材料	序號	零件名稱	材料	備注
1	閥體	HT250	5	支架		注1：橡膠的牌號取決于介質和溫度。 2：閘板材質取決于介質成分。
2	密封圈	橡膠（注1）	6	閥桿
3	閘板	不銹鋼（注2）	7	螺母	ZHMn58－2－2
4	密封條	聚四氟乙烯	8	手輪	QT40－17

氣缸內徑（mm）		Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
理論活塞作用力（N）（以工作壓力為0.4MPa時為準）	推力	490	760	1215	1960	3077	4800	7869	12308	19227
	拉力	410	680	1030	1770	2675	4400	7379	10035	18463
工作介質		經凈化含油霧壓縮空氣
工作壓力(MPa)		0.15－1
環境溫度(℃)		－10－+80
相對濕度		95
活塞運動速度(mm/g)		50－500
耐久性(KM)		600

公稱壓力PN（MPa）	試驗壓力（MPa）		適用介質	工作溫度
	殼體	密封
0.6	0.9	0.66	煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液	≤100℃
1.0	1.5	1.1

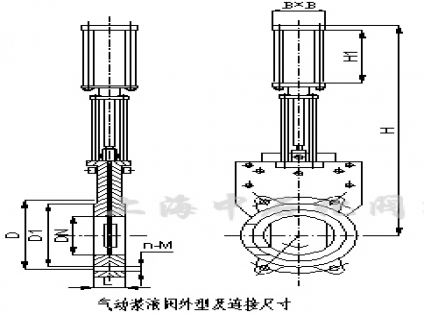

公稱壓力mm	L		D	D1	B	H	H1	n-M	2
公稱壓力mm	PN0.6	PN1.0	D	D1	B	H	H1	n-M	2
50	43	43	125	100	115			4-M16	45
65	46	46	145	120	115			4-M16	45
80	46	46	160	135	150			4-M16	22.5
100	52	52	180	155	150			4-M16	22.5
125	56	56	210	185	190			4-M16	22.5
150	56	56	240	210	190			4-M16	22.5
200	60	60	295	265	230			4-M20	22.5
250	70	70	350	318	280			8-M20	22.5
300	70	80	400	368	350			8-M20	15
350	80	90	460	430	350			10-M20	11.25
400	90	120	515	482	350			10-M24	11.25
450	90	120	565	532	350			14-M24	9
500	100	130	620	585	350			14-M24	9
600	100	140	725	685	430			14-M27	9
