零件名稱 |
材料 |
|
閥體 |
WCB、304、316、316SS、CF8M |
|
蝶板 |
WCB、304、316、316SS、CF8M |
|
閥桿 |
316、2Cr13、1Cr18Ni9Ti |
|
密封圈 |
316、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |
用途及特點：

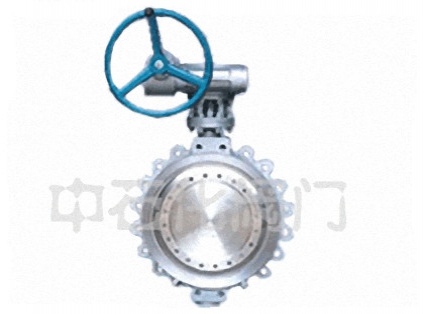

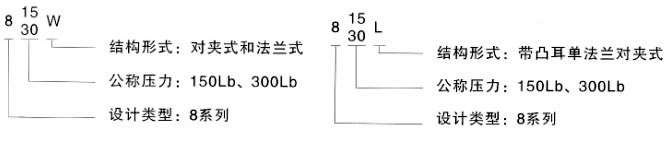

815、830系列蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。
美標蝶閥815系列API815W：
|
公稱 |
結構長度(標準值) |
外形尺寸（參考值） |
連接尺寸（標準值） |
參考重量 |
|||||||||||||||
|
L |
L1 |
H |
H0 |
D |
D1 |
D2 |
M |
Z-d |
|||||||||||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
||
|
2〞 |
50 |
1.69 |
43 |
4.25 |
108 |
4.33 |
110 |
13.58 |
345 |
6.00 |
152 |
4.75 |
120.5 |
3.62 |
92 |
M18 |
4-19 |
9 |
20 |
|
3〞 |
80 |
1.94 |
49 |
4.50 |
114 |
4.92 |
125 |
14.96 |
380 |
8.50 |
190 |
6.00 |
152.5 |
5.00 |
127 |
M18 |
4-19 |
11 |
29 |
|
4〞 |
100 |
2.19 |
56 |
5.00 |
127 |
5.70 |
145 |
16.34 |
415 |
9.00 |
229 |
7.50 |
190.5 |
6.19 |
157 |
M18 |
8-19 |
13 |
33 |
|
5〞 |
125 |
2.50 |
64 |
5.50 |
140 |
6.50 |
165 |
17.91 |
455 |
10.00 |
254 |
8.50 |
216 |
7.32 |
186 |
M20 |
8-22 |
16 |
38 |
|
6〞 |
150 |
2.75 |
70 |
5.50 |
140 |
6.89 |
175 |
21.45 |
545 |
11.00 |
279 |
9.50 |
241.5 |
8.50 |
216 |
M20 |
8-22 |
26 |
74 |
|
8〞 |
200 |
2.81 |
71 |
2.90 |
150 |
8.26 |
210 |
24.21 |
645 |
13.50 |
343 |
11.75 |
298.5 |
10.62 |
270 |
M20 |
8-22 |
34 |
86 |
|
10〞 |
250 |
3.00 |
76 |
6.30 |
160 |
9.84 |
250 |
27.36 |
695 |
16.00 |
406 |
14.25 |
362 |
12.75 |
324 |
M24 |
12-25 |
51 |
142 |
|
12〞 |
300 |
3.38 |
86 |
7.00 |
178 |
11.24 |
285 |
32.78 |
830 |
19.00 |
483 |
17.00 |
432 |
15.00 |
381 |
M24 |
12-25 |
72 |
167 |
|
14〞 |
350 |
3.63 |
92 |
7.50 |
190 |
12.60 |
320 |
35.43 |
900 |
21.00 |
533 |
18.75 |
476 |
16.25 |
413 |
M27 |
12-29 |
106 |
218 |
|
16〞 |
400 |
4.00 |
102 |
8.50 |
216 |
13.98 |
355 |
38.58 |
980 |
23.50 |
597 |
21.25 |
540 |
18.50 |
470 |
M27 |
16-29 |
133 |
275 |
|
18〞 |
450 |
4.50 |
114 |
8.74 |
222 |
14.96 |
380 |
40.55 |
1030 |
25.00 |
635 |
22.75 |
578 |
21.00 |
533 |
M30 |
16-32 |
176 |
315 |
|
20〞 |
500 |
5.00 |
127 |
9.00 |
229 |
16.34 |
415 |
43.70 |
1110 |
27.50 |
699 |
25.00 |
635 |
23.00 |
584 |
M30 |
20-32 |
190 |
395 |
|
24〞 |
600 |
6.06 |
154 |
10.50 |
267 |
18.70 |
475 |
51.37 |
1305 |
32.00 |
813 |
29.50 |
749.5 |
27.25 |
692 |
M33 |
20-35 |
394 |
580 |
|
30〞 |
750 |
6.50 |
165 |
11.50 |
292 |
22.38 |
580 |
60.03 |
1525 |
38.75 |
985 |
36.00 |
914 |
33.75 |
857 |
M33 |
28-35 |
476 |
717 |
|
32〞 |
800 |
7.50 |
190 |
12.50 |
318 |
24.80 |
630 |
62.40 |
1585 |
41.75 |
1060 |
38.50 |
978 |
36.00 |
914 |
M39 |
28-41 |
618 |
880 |
|
36〞 |
900 |
8.00 |
203 |
13.00 |
330 |
26.77 |
680 |
69.48 |
1765 |
46.00 |
1168 |
42.75 |
1085 |
40.25 |
1022 |
M39 |
32-41 |
762 |
1042 |
采用標準：
設計標準：API609-83
公稱通徑
DN(mm)
830W
830L
2〞~36〞
2〞~36〞
公稱壓力
PN(MPa)
150Lb
300Lb
試驗壓力
強度試驗
3.0
7.5
密封試驗
2.2
5.5
適用介質
水、蒸汽、油品、海水等
適用溫度
-29℃~425℃
法蘭連接尺寸：ANSI B16.5
結構長度：ANSI B16.10-1992
壓力試驗：API598-82
（MPa）
