產品名稱：手動法蘭式伸縮蝶閥 產品特點：手動法蘭式伸縮蝶閥,手動蝶閥,法蘭式伸縮蝶閥
用途及特點：
伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點為： 1、設計新穎、合理，結構獨特，重量輕，操作方便，啟閉快速； 2、伸縮蝶閥除了能作調節和截流作用，補償管道
3、密封部位可調節更換，密封性能可靠等特點。
零件名稱
材料
閥體
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈
橡膠、聚四氟、聚內脂、不銹鋼
閥桿
2Cr13、1Cr13不銹鋼、鉻鉬鋼
伸縮管
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料
柔性石墨
公稱通徑
DN(mm)
50~2000
公稱壓力
PN(MPa)
0.6
1.0
1.6
試驗壓力 Ps(MPa)
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
適用溫度
≤80℃
適用介質
空氣、水、蒸汽、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。

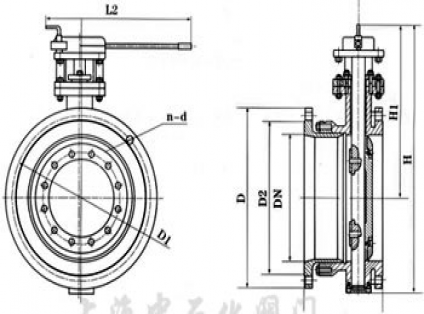

六、手動法蘭式伸縮蝶閥SDtd43H/F/X-6/10/16系列連接尺寸：
外形尺寸（參考值）
法蘭尺寸和螺栓孔尺寸（標準值）
H
H1
設計長度
L2
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
D
D1
D2
n-d
50
2
325
240
163
138
151
265
140
110
88
4-14
165
125
99
4-18
65
2 1/2
340
250
188
152
170
160
130
108
185
145
118
80
3
355
255
192
162
177
320
190
150
124
200
132
8-18
100
4
400
275
215
175
205
210
144
220
180
156
5
435
300
230
176
184
6
455
310
195
225
390
199
285
211
8-22
采用標準：
設計標準：GT/T12238-1989 法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 壓力試驗：GB/T13927-1992; GB/T9092-1999
請務必填寫清楚所咨詢或采購的產品詳細參數和數量
