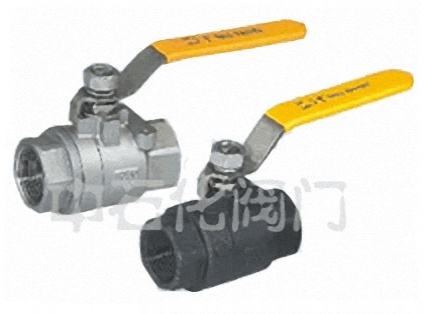

二片式球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥是近幾年來被廣泛采用的一種新型閥門。

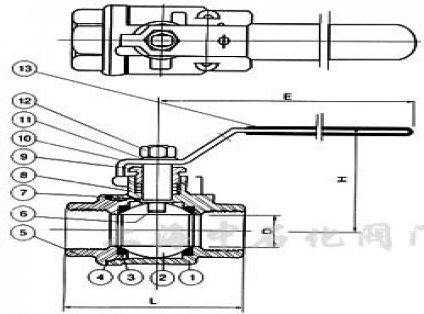

序號
零件名稱
材質
不銹鋼
碳鋼
1
閥體
不銹鋼CF8M
碳鋼WCB
2
球體
不銹鋼SS316
不銹鋼SS304
3
密封圈
聚四氟乙烯PTFE
4
密封墊
5
閥蓋
6
閥桿
7
止推墊圈
8
填料
9
填料壓蓋螺母
10
手柄
11
墊圈
12
閥桿螺母
13
手柄套
塑料
公稱壓力
適用介質
適用穩定范圍
螺紋類型
1.6-6.4MPa
水、油、氣及某些腐蝕性液體(W。O。G)
-20~232℃~350℃
G。NPT。BSPT。BSP。DI259/2999
SIZE
1/4″
3/8″
1/2″
3/4″
1″
11/4″
11/2″
2″
21/2″
3″
4″
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
55
75
88
102
110
125
162
189
260
H
60
64
71
78
86
95
130
148
180
E
165
190
250
280
重量WT（g）
225
390
502
850
1502
2020
3625
4700
7700
14850
