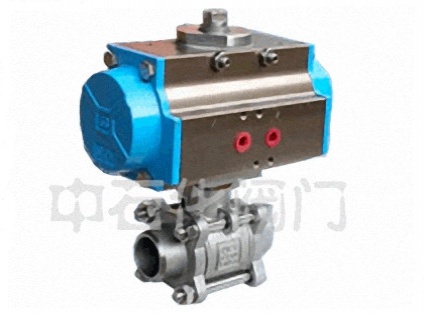

三片式焊接球閥是指關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥，是近年來被廣泛采用的一種新型閥門。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑。具體請來電聯系或在線咨詢。
三片式對焊球閥性能規范 公稱通徑mm DN15-DN300
材料代號 C P R
主要 零件 閥體 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯 金屬密封
填料 聚四氟乙烯 柔性石墨
適用 工況 適用 介質 蒸汽、 水、油品 硝酸類 醋酸類
適用 溫度 -28℃ - 300℃
試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7
|

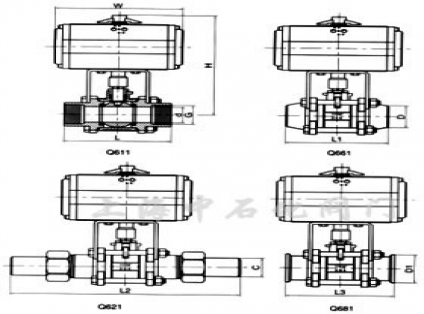

SMQ611F-16,25,40,64
|
|
通徑DN
|
d
|
G
|
L
|
H
|
W
|
|
mm
|
In
|
|
|
|
|
|
|
8
|
1/4″
|
8
|
G1/4″
|
65
|
140
|
104
|
|
10
|
3/8″
|
10
|
G3/8
|
65
|
140
|
104
|
|
15
|
1/2″
|
15
|
G1/2
|
72
|
150
|
140
|
|
20
|
3/4
|
18
|
G3/4″
|
85
|
155
|
140
|
|
25
|
1″
|
24
|
G1″
|
91
|
165
|
140
|
|
32
|
1 1/2″
|
30
|
G1 1/4″
|
110
|
180
|
164
|
|
40
|
1 1/2″
|
38
|
G1 1/2″
|
122
|
190
|
164
|
|
50
|
2″
|
48
|
G2″
|
145
|
210
|
190
|
|
SMQ621F-16,25,40,64
|
|
通徑DN
|
d
|
G
|
L2
|
H
|
W
|
|
mm
|
In
|
|
|
|
|
|
|
8
|
1/4″
|
8
|
14
|
120
|
140
|
104
|
|
10
|
3/8″
|
10
|
18
|
130
|
140
|
104
|
|
15
|
1/2″
|
15
|
22
|
140
|
150
|
140
|
|
20
|
3/4
|
18
|
28
|
160
|
155
|
140
|
|
25
|
1″
|
24
|
34
|
180
|
165
|
140
|
|
32
|
1 1/2″
|
30
|
42
|
200
|
180
|
164
|
|
40
|
1 1/2″
|
38
|
48
|
218
|
190
|
164
|
|
50
|
2″
|
48
|
60
|
235
|
210
|
190
|
|
SMQ661F-16,25,40,64
|
|
通徑DN
|
d
|
G
|
L1
|
H
|
W
|
|
mm
|
In
|
|
|
|
|
|
|
8
|
1/4″
|
8
|
14.3
|
65
|
140
|
104
|
|
10
|
3/8″
|
10
|
18
|
65
|
140
|
104
|
|
15
|
1/2″
|
15
|
22
|
72
|
150
|
140
|
|
20
|
3/4
|
18
|
28
|
85
|
155
|
140
|
|
25
|
1″
|
24
|
34.5
|
91
|
165
|
140
|
|
32
|
1 1/2″
|
30
|
43.5
|
110
|
180
|
164
|
|
40
|
1 1/2″
|
38
|
49.5
|
122
|
190
|
164
|
|
50
|
2″
|
48
|
62
|
145
|
210
|
190
|
|
SMQ681F-16
|
|
通徑DN
|
d
|
G
|
L3
|
H
|
W
|
|
mm
|
In
|
|
|
|
|
|
|
15
|
1/2″
|
15
|
34
|
108
|
150
|
140
|
|
20
|
3/4
|
18
|
50.5
|
118
|
155
|
140
|
|
25
|
1″
|
24
|
50.5
|
127
|
165
|
140
|
|
32
|
1 1/2″
|
30
|
50.5
|
146
|
180
|
164
|
|
40
|
1 1/2″
|
38
|
50.5
|
159
|
190
|
164
|
|
50
|
2″
|
48
|
64
|
191
|
210
|
190
|
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能:在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
