首頁 > 產品中心 > 球?? 閥 > 氣動三通球閥Q644F Q645F

產品概述零件材質 性能規范產品尺寸技術規范

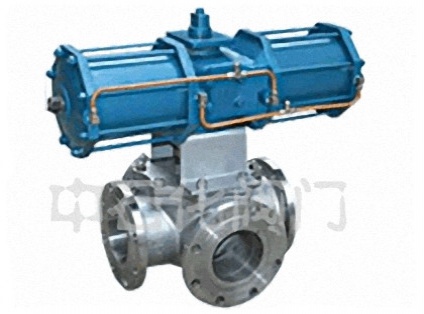

氣動三通球閥是閥門的一種，可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通(如流向圖L型)。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑。具體請來電聯系或在線咨詢。

閥體材質	WCB、304、316、316L
閥板材質	WCB、304、316、316L
閥座襯里	PTFE、PPL

驅動氣源	5-7bar壓縮空氣
氣動附件	限位開關、定位器、電磁閥過濾減壓閥、手輪機構
公稱通徑	DN15-250mm
公稱壓力	1.6-6.4MPa
適用溫度	PTFE:-30~+180℃ PPL:-30~+250℃
連接方式	法蘭式
閥體結構	三通T型、三通L型
適用介質	蒸汽、水液，氣體等

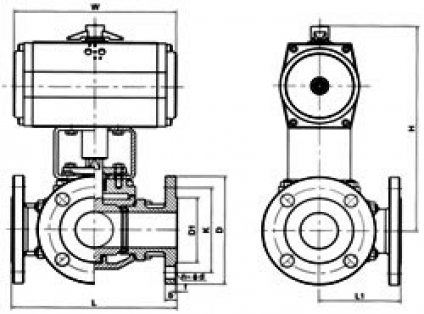

Q644/645F-16
通徑DN		L	L1	D	K	D1	n-Φd	b	f	H	W
mm	in
25	1″	200	100	115	85	65	4-Φ14	16	2	193	140
32	1 1/4″	220	100	140	100	76	4-Φ18	18	2	212	164
40	1 1/2″	250	125	150	110	84	4-Φ18	18	2	230	164
50	2″	260	130	165	125	99	4-Φ18	20	3	268	190
65	2 1/2″	300	150	185	145	118	4-Φ18	20	3	293	210
80	3″	320	160	200	160	132	8-Φ18	20	3	325	247
100	4″	370	185	220	180	156	8-Φ18	22	3	380	276
125	5″	430	215	250	210	184	8-Φ18	22	3	468	348
150	6″	480	240	285	240	211	8-Φ23	24	3	510	378
200	8″	550	275	340	295	256	12-Φ23	24	3	655	432

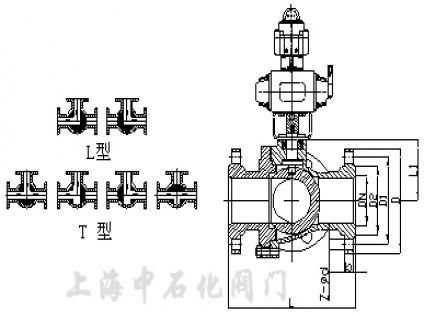

氣動三通球閥（調節型/開關型）尺寸及參數：

1、表中以分?jǐn)?shù)表示者，分子為JB/T74~90系列2尺寸（等同于原機標JB74~90~59的尺寸），分母JB/T74~90系列
1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。
2、表中以分?jǐn)?shù)表示者，分子為ANSIB16.5尺寸，分母為GB9112~9131、SH3406尺寸。

公稱壓力或壓力級	公稱通徑		尺寸
	mm	in	L	L1	D	D1	D2	b	z-Φd
PN1.6MPa	15		130	65	95	65	45	14	4-14
	20		150	75	105	75	55/58	14/16	4-14
	25		160	80	115	85	65/68	14/16	4-14
	32		180	90	135/140	100	78	16	4-18
	40		200	100	145/150	110	85/88	16	4-18
	50		230	115	160/165	125	100/102	16/18	4-18
	65		290	145	180/185	145	120/122	18	4-18
	80		310	155	195/200	160	135/138	20	4-18
	100		350	175	215/220	180	155/158	20	4-18
	125		400	200	245/250	210	185/188	22	4-18
	150		480	240	280/285	240	210/212	24/22	8-23/8-22
PN2.5MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
PN2.5MPa	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22/24	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28/26	8-25/8-26
	150		480	240	300	250	218	30/28	8-25/8-26
PN4.0MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28	8-25/8-26
	150		480	240	300	250	218	30	8-25/8-26
Class150LB	15	1/2	130	65	89	60.5	35	-	4-15
	20	3/4	150	75	98	70	43	-	4-15
	25	1	160	80	108/110	79.5	51	11.5	4-15/4-16
	32	11/4	180	90	117/120	89	64	13.0	4-15/4-16
	40	11/2	200	100	127/130	98.5	73	14.5	4-15/4-16
	50	2	230	115	152/150	120.5	92	16.0	4-19/4-20
	65	21/2	290	145	178/180	139.5	105	17.5	4-19/4-20
	80	3	310	155	190	152.5	127	19.5	4-19/4-20
	100	4	350	175	229/230	190.5	157	24.0	8-19/4-20
	125	5	400	200	254/255	216.0	186	24.0	8-22
	150	6	480	240	279/280	241.5	216	25.5	8-22
JIS10K	15		130	65	95	70	52	12	4-15
	20		150	75	100	75	58	14	4-15
	25		160	80	125	90	70	14	4-19
	32		180	90	135	100	80	16	4-19
	40		200	100	140	105	85	16	4-19
	50		230	115	155	120	100	16	4-19
	65		290	145	175	140	120	18	4-19
	80		310	155	185	150	130	18	8-19
	100		350	175	210	175	155	18	8-19
	125		400	200	250	210	185	20	8-23
	150		480	240	280	240	215	22	8-23

■防火結構設計

■ISO 5211平臺設計便于安裝自動開關裝置

■閥桿與閥體之間防靜電裝置

■閥桿防爆出裝置設計

應用標準:

■設計與制造:GB/T12237, ANSI B16.34, API 608

■結構長度:GB/T12221，ASME B16.10, JIS B2002

■法蘭尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214

■檢驗與試驗 :GB/T13927

■防火測試: API 607 4th 1993

■壁厚:ASME B16.34

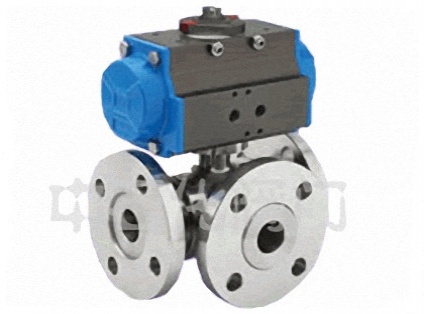

備注：L（T）形三通閥由氣動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
