首頁 > 產品中心 > 球?? 閥 > Q41N三鍛式球閥Q法蘭浮動Q直通球閥高壓

產品概述零件材質性能規范產品尺寸技術規范

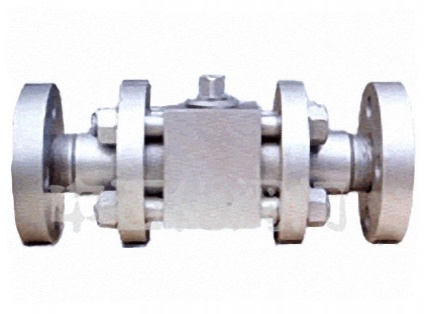

三鍛式高壓法蘭球閥
訂貨須知：
      一、如未有選定的型號，請提供詳細參數，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閥門。具體請來電聯系021-6651 8677或在線咨詢。

型號	零件名稱
型號	閥體	球體、閥桿	密封圈	填料
Q41F型碳鋼類	碳素銅鑄件或鑄件	2GrL3	增強聚四氟乙烯	聚四氟乙烯
Q41F型P類	鉻鎳鈦不銹鋼鑄件或鍛件	鉻鎳鈦不銹鋼
Q41F型R類	鉻鎳鉬鈦不銹鋼或鍛體	鉻鎳鉬鈦不銹鋼

公稱壓力：16-32MPa
適用溫度：-20～232℃～350℃
焊接類型：對焊（BW）、承插焊（SW）
三段式

公稱壓力：PN6.0MPa、PN22.0MPa

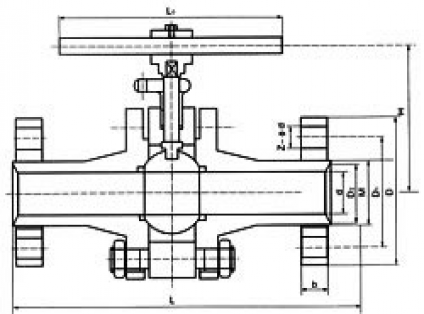

公稱通徑DN/mm	尺寸/mm
	L	D	D1	D2	b	Z-Φd	M	H	L0
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	95	60	20	20	3-Φ18	M24×2	85	220
25	260	105	68	28	20	3-Φ18	M33×2	100	250
32	300	115	80	38	25	4-Φ18	M42×2	120	300
40	350	125	90	48	28	6-Φ26	M52×2	150	400
50	400	165	115	61	32	6-Φ26	M64×3	165	400
65	490	200	145	75	40	6-Φ29	M80×3	180	500
80	580	225	170	94	50	6-Φ33	M100×3	200	600
100	620	260	195	115	60	6-Φ36	M125×4	245	800
125	750	300	235	146	75	8-Φ39	M155×4	270	850
150	800	330	255	163	78	8-Φ42	M175×4	300	850
200	850	400	315	193	90	8-Φ48	M215×6	400	900
公稱壓力：PN32.0MPa
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	105	68	20	20	3-Φ18	M33×2	85	220
25	260	115	80	28	25	4-Φ18	M42×2	100	250
32	300	125	90	38	28	6-Φ26	M52×2	120	300
40	350	165	115	48	32	6-Φ26	M64×2	150	400
50	400	200	145	61	40	6-Φ29	M80×2	165	400
65	490	225	170	75	50	6-Φ33	M100×2	180	500
80	580	260	195	94	60	6-Φ36	M125×2	200	600
100	620	300	235	115	75	8-Φ39	M155×2	245	800
125	750	330	255	146	78	8-Φ42	M175×2	270	800
150	800	400	315	163	90	8-Φ48	M215×2	300	850
200	850	480	380	193	120	8-Φ60	M265×2	400	900
