Q21F為外螺紋球閥，其是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
零件名稱
閥體
球體、閥桿
手柄
密封圈
墊片、填料
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C
A105、45
1Cr18/1Cr18Ni9Ti
不銹鋼SS304
聚四氟乙烯PTFE 對位聚笨PPL
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P
1Cr18Ni9Ti
SS304/1Cr18Ni9Ti
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R
SS316/Cr18Ni12Mo2Ti
?

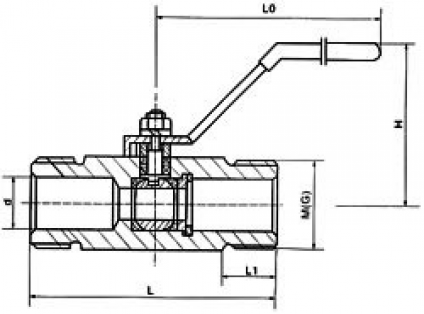

公稱直徑
尺寸（mm）
d
L
L1
M
Lo
Q61對焊接頭總長
6
8
85
15
20×1.5
110
166
10
16
24×1.5
18
30×2
172
20
13
90
36×2
187
25
17
100
42×2
227
32
22
120
52×2
150
235
40
135
60×3
255
50
140
72×3
291
螺紋標準：GB196 螺紋類型：ZG.G·NPT.BSPT.BSP.DIN259/2999
