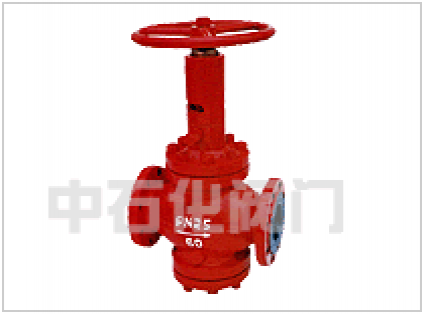

首頁 > 產品中心 > 截止閥 > FJ41、FJL41、CJ41節流截止放空閥J法蘭非平衡式J直通截止閥

產品概述零件材質性能規范產品尺寸技術規范

FJ41、FJL41、CJ41節流截止放空閥廣泛應用于石油、天然氣、煤氣、石油液化氣機煉油、機場、化工、油氣儲運等的管道上作閉路裝置。

訂貨須知：
      一、如未有選定的型號，請?zhí)峁┰敿殔?shù)，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閘閥。具體請來電聯系021-6651 8677或在線咨詢。

零件名稱	閥體、閥蓋	閥瓣	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
基本名稱	WCB	合金鋼（特殊處理）	不銹鋼	合金鋼（特殊處理）	鋁青銅	填充聚四氟乙烯	填充聚四氟乙烯膨脹石墨	耐油密封脂
抗硫型	WCB	合金鋼（特殊處理）	抗硫不銹鋼	合金鋼（特殊處理）	鋁青銅	填充聚四氟乙烯	填充聚四氟乙烯膨脹石墨	抗硫密封脂

壓力等級	常溫下壓力試驗（MPa）				適用溫度℃				適用介質
壓力等級	密封	上密封	殼體	氣體密封	“G”型	“D”型	普通型	抗硫型	基本型
公稱壓力PN（MPa）	1.6	1.76	1.76	2.4	0.6	-29～250	-46～121	-29～121	含H 2 S和Co 2 〉500Mg/m 3 的介質	石油、天然氣、水等
	2.5	2.75	2.75	3.75	0.6
	4.0	4.4	4.4	6.0	0.6
	6.4	7.04	7.04	9.6	0.6
	10.0	11.0	11.0	15.0	0.6
	16.0	17.6	17.6	24.0	0.6

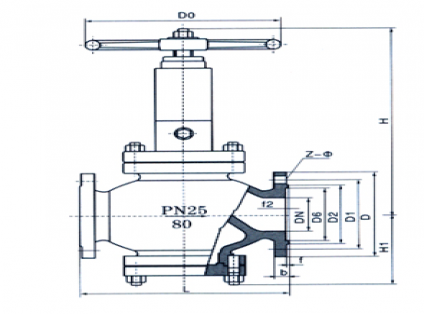

公稱壓力PN(MPa)	尺寸
公稱壓力PN(MPa)	DN(mm)	25	40	50	80	100	150	200	250
1.6	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	484	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	17	24	27	52	60	125	165	285
2.5	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	17	24	27	55	66	140	180	310
4.0	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	20	29	32	67	80	168	215	372
6.4	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	20	29	32	67	80	168	215	372
10.0	L	230	20	300	380	430	559	660	787
	H	245	265	287	409	433	531	709	817
	H1	78	106	110	152	169	225	321	399
	D0	200	250	300	350	250	400	500	500
	重量(Kg)	29	42	55	95	120	240	310	530
16.0	L	230	260	300	390	450
	H	215	265	237	414	440
	H1	78	105	110	155	175
	D0	200	250	300	350	350
	重量(Kg)	35	50	65	116	145

1、常閉狀態:閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、緩壓狀態:閥瓣底端離開閥座密封面時，由于閥瓣底端面接近籠形套開糟處底邊緣，此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓，從而達到緩和作用。
3、節流狀態:閥瓣底羰離開閥座，進一步開啟，小節流頭處形成一級節流，高速流體經緩壓節流后直接流向小閥瓣，由于閥套窗口邊緣是最終節流面，高壓介質直接沖刷節流通道時，閥瓣底端由于介質向改變產生渦流，緩減了介質地閥瓣的直接沖刷，從而閥座密封也避開了介質的直接沖刷，同時由于閥瓣密封面是錐形的，可以吹掃閥座密封面上的污物及雜質，保護密封面，從而延長閥門的使用壽命。
4、全開狀態:閥瓣處于全開啟狀態時，整個閥門處于全放空狀態，流體在冷門中的阻力較小，縮短了放空時間，提高了閥門的放空效果。
