產品概述零件材質性能規范產品尺寸技術規范

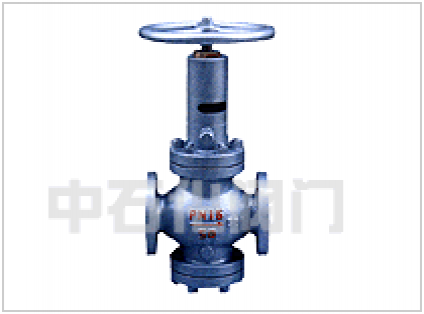

閥套式排污閥是由閘門演變而來的，利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。力矩小，操作簡便，易實現快速啟閉。
閥套式排污閥不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動，排污閥pn≤20mpa高壓鍋爐的定期排污，可以五個通道同時排污，也可以一個通道排污。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。

零件名稱	閥體、閥蓋	閥瓣	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
基本名稱	WCB	合金鋼（特殊處理）	不銹鋼	合金鋼（特殊處理）	鋁青銅	填充聚四氟乙烯	填充聚四氟乙烯膨脹石墨	耐油密封脂
抗硫型	WCB	合金鋼（特殊處理）	抗硫不銹鋼	合金鋼（特殊處理）	鋁青銅	填充聚四氟乙烯	填充聚四氟乙烯膨脹石墨	抗硫密封脂

壓力等級		常溫下壓力試驗（MPa）				適用溫度℃			適用介質
壓力等級		密封	上密封	殼體	氣體密封	“G”型	“D”型	普通型	抗硫型	基本型
公稱壓力PN（MPa）	1.6	1.76	1.76	2.4	0.6	-29～250	-46～121	-29～121	含H 2 S和Co 2 〉500Mg/m 3 的介質	石油、天然氣、水等
	2.5	2.75	2.75	3.75	0.6
	4.0	4.4	4.4	6.0	0.6
	6.4	7.04	7.04	9.6	0.6
	10.0	11.0	11.0	15.0	0.6
	16.0	17.6	17.6	24.0	0.6

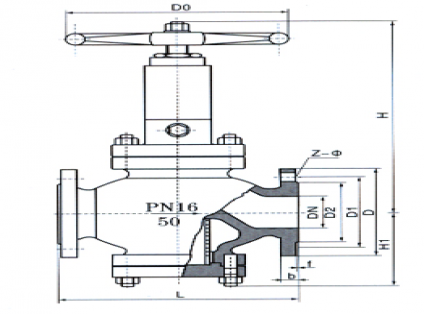

公稱壓力PN(MPa)	尺寸(mm)
公稱壓力PN(MPa)	DN(mm)	25	40	50	80	100	150	200		250
1.6	L	216	230	230	310	350	480	600		730
	H	243	265	346	409	484	521	594		621
	H1	86	108	115	146	163	202	292		355
	D0	180	250	250	300	300	350	350		400
	重量(Kg)	18	25	28	53	62	128	168		289
2.5	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	18	25	28	57	69	145	188	315
4.0	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	21	31	35	70	85	172	219	378
6.4	L	216	230	230	310	350	480	600	730
	H	244	250	254	346	409	521	641	705
	H1	86	108	86	120	152	215	299	420
	D0	180	250	300	350	350	400	500	500
	重量(Kg)	21	37	42	84	100	208	265	452
10.0	L	230	260	300	380	430	559	660	787
	H	245	265	287	409	433	531	709	817
	H1	78	106	110	152	169	225	321	399
	D0	200	250	300	350	250	400	500	500
	重量(Kg)	30	44	58	95	125	245	316	540
16.0	L	230	260	300	390	450
	H	215	265	237	414	440
	H1	78	105	110	155	175
	D0	200	250	300	350	350
	重量(Kg)	36	54	69	120	150
