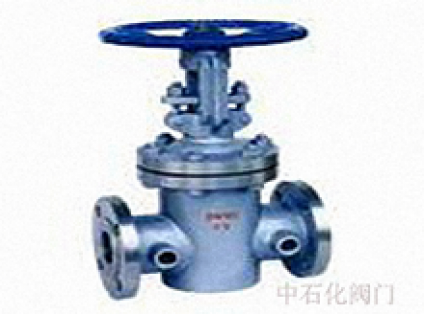

首頁 > 產品中心 > 閘? ?閥 > BZ41H保溫閘閥硬密封Z法蘭明桿Z單閘板楔式閘閥

產品概述零件材質性能規范產品尺寸技術規范

保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
訂貨須知：
      一、如未有選定的型號，請提供詳細參數，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閘閥。具體請來電聯系021-6651 8677或在線咨詢。

零件材料	材料	?	?
?	BZ41Y-16I-25I-40I	BZ41Y-16I-25I-40I	BZ41Y-16I-25I-40I
閥體、閥造	鉻鉬鋼	?	?
閥板	合金鋼+硬質合金	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
閥桿	合金鋼	?	?
閥桿螺母	鋁鐵青銅	?	?
手輪	灰鑄鐵、可鍛鑄鐵	?	?
BZ41H保溫閘閥性能規范	?	?

型號	公稱壓力	?	工作溫度℃	適用介質	?	?
?	?	強度（水）（MPa）	密封（水）（MPa）	低壓密封（空氣）（MPa）	?	?
BZ41H-16C	?	?	?	?	?	?
BZ41W-16P（R）	1.6	2.4	1.8	0.6	≤200	酸、堿類
BZ41W-25P（R）	2.5	3.8	2.8	0.6	≤200	酸、堿類
BZ41W-40P（R）	4.0	6.0	4.4	0.6	≤200	酸、堿類
BZ41W-64P（R）	6.4	9.6	7.0	0.6	≤200	酸、堿類

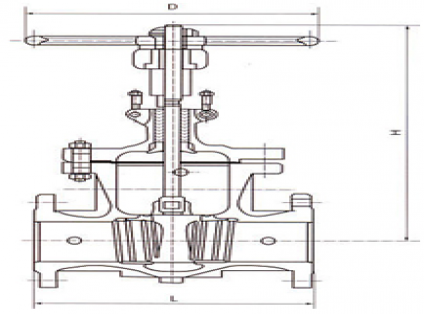

型號	公稱通徑DN	尺寸	?	?	?	?	?	?	?
?	?	L	D	D1	D2	b-f	Z-Φd	H	Do
BA41W-16P（R）	15	130	95	65	45	16-2	4-14	170	120
?	20	150	105	75	55	16-2	4-14	190	140
?	25	160	115	85	65	16-2	4-14	205	160
?	32	180	135	100	78	18-2	4-18	270	180
?	40	200	145	110	85	18-3	4-18	310	200
?	50	250	160	125	100	18-3	4-18	358	240
?	65	265	180	145	120	18-3	4-18	373	240
?	80	280	195	160	135	20-3	8-18	435	280
?	100	300	215	180	155	20-3	8-18	500	300
?	125	325	245	210	185	22-3	8-18	614	320
?	150	350	280	240	210	24-3	8-23	674	360
?	200	400	335	295	265	26-3	12-23	818	400
?	250	450	405	355	320	30-3	12-25	969	450
?	300	500	460	410	375	30-4	12-25	1145	560

型號	公稱通徑DN	尺寸	?	?	?	?	?	?	?
?	?	L	D	D1	D2	D6	b-f	Z-Φd	H
BA41W-40P（R）	15	130	95	65	45	40	16-2	4-14	135
?	20	150	105	75	55	51	16-2	4-14	190
?	25	160	115	85	65	58	16-2	4-14	205
?	32	180	135	100	78	66	18-2	4-18	270
?	40	200	145	110	85	76	18-3	4-18	310
?	50	250	160	125	100	88	20-3	4-18	371
?	65	280	180	145	120	110	22-3	8-18	39
?	80	310	195	160	135	121	22-3	8-18	455
?	100	350	230	190	160	150	24-3	8-23	551
?	125	400	270	220	188	176	28-3	8-25	628
?	150	450	300	250	218	204	30-3	8-25	708
?	200	550	375	320	282	260	38-3	12-30	885
?	250	650	445	385	345	313	42-3	12-24	960

型號	公稱通徑DN	尺寸	?	?	?	?	?	?	?
?	?	L	D	D1	D2	D6	b-f	Z-Φd	H
BA41W-64P（R）	15	130	105	75	55	41	18-2	4-14	140
?	20	150	125	90	68	51	20-2	4-18	195
?	25	160	135	100	78	58	22-2	4-18	210
?	32	180	150	110	82	66	24-2	4-23	280
?	40	200	165	125	95	76	24-3	4-23	328
?	50	250	175	135	105	88	26-3	4-23	390
?	65	280	200	160	130	110	28-3	8-23	410
?	80	310	210	170	140	121	30-3	8-23	485
?	100	350	250	200	168	150	32-3	8-25	590
?	125	400	295	240	202	176	36-3	8-30	688
?	150	450	340	280	240	204	38-3	8-34	768
?	200	550	405	345	300	260	44-3	12-34	972
?	250	650	470	400	350	313	48-3	12-41	1059

型號	公稱通徑DN	尺寸	?	?	?	?	?	?	?
?	?	L	D	D1	D2	D6	b-f	Z-Φd	H
BA41W-64P（R）	15	130	105	75	55	41	18-2	4-14	140
?	20	150	125	90	68	51	20-2	4-18	195
?	25	160	135	100	78	58	22-2	4-18	210
?	32	180	150	110	82	66	24-2	4-23	280
?	40	200	165	125	95	76	24-3	4-23	328
?	50	250	175	135	105	88	26-3	4-23	390
?	65	280	200	160	130	110	28-3	8-23	410
?	80	310	210	170	140	121	30-3	8-23	485
?	100	350	250	200	168	150	32-3	8-25	590
?	125	400	295	240	202	176	36-3	8-30	688
?	150	450	340	280	240	204	38-3	8-34	768
?	200	550	405	345	300	260	44-3	12-34	972
?	250	650	470	400	350	313	48-3	12-41	1059
