產品概述零件材質性能規范產品尺寸技術規范

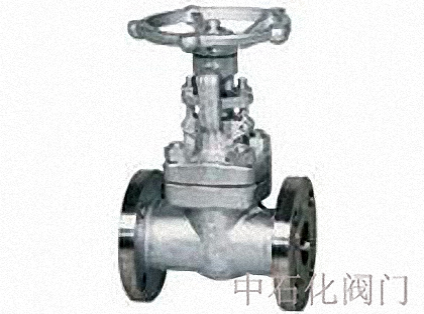

鍛鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，鍛鋼閘閥只能作全開和全關 , 不能作調節和節流。鍛鋼閘閥的閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。鍛鋼閘閥驅動方式有：手動，氣動，電動，氣液聯動。閘閥按材質分：鑄鐵閘閥、球墨鑄鐵閘閥、不銹鋼閘閥、鍛鋼閘閥等。

訂貨須知：
      一、如未有選定的型號，請?zhí)峁┰敿殔?shù)，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閘閥。具體請來電聯系021-6651 8677或在線咨詢。

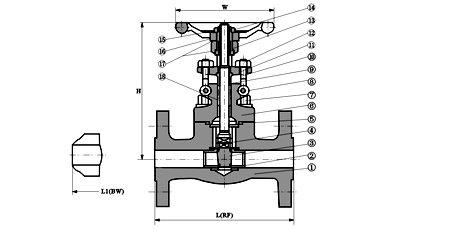

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨	316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276 420	A276 304
9	填料壓套	A276 410	A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	Flexible Graphite	PTFE
適用介質	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度	-29℃～425℃	-29℃～550℃	-29℃～180℃

鍛鋼閘閥適用于 Class150 ~ 2500 、工作溫度 -29~425℃(碳鋼)或 -29~500℃(不銹鋼)的小口徑管路上，用于截斷或接通管路中的介質。在石油管道上應用較多。

尺寸和重量 NPS 1/2" 3/4" 1" 11/4" 11/2" 2"

L(RF)
L1(BW)	150Lb	108	117	127	140	165	203
	300Lb	140	152	165	178	190	216
	600Lb	165	190	216	229	241	292
H	150Lb～300Lb	158	169	197	236	246	283
	600Lb	169	197	236	246	283	320
W	100	100	125	160	160	180
重量	150Lb	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
		BW	2.8	3.3	5.4	7.1	8.2	12.5
	300Lb	RTJ	4.8	6.2	9.3	14	15.5	23.4
		BW	3.5	4.4	6.8	8.1	9.2	15.4
	600Lb	RTJ	5.9	7.4	10.4	16.2	17.5	28.3
		BW	4.5	5.1	8.2	10.5	12.4	20.1
