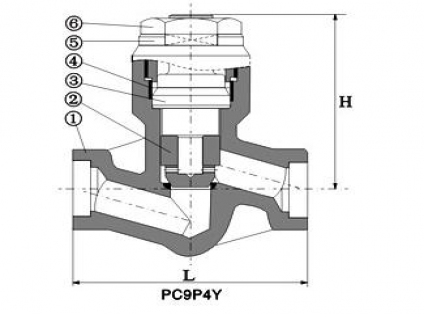

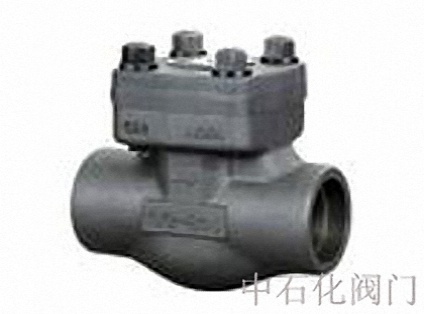

鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。

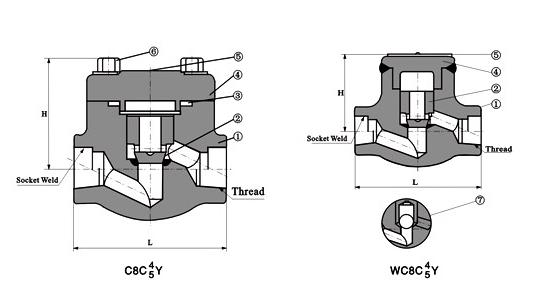

800LB
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
密封螺母
|
316夾柔性石墨
|
316夾PTFE
|
|
4
|
密封圈
|
A105
|
A182F22
|
A182F304（L）
|
A193 B8（M）
|
|
5
|
固定螺母
|
SS
|
|
6
|
提升螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
900LB～1500LB
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
4
|
閥蓋
|
A105
|
A182F22
|
A182F304（L）
|
A193 B8（M）
|
|
5
|
銘牌
|
SS
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
7
|
球
|
A182F304
|
A182F304
|
A182F304
|
A182F304
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|

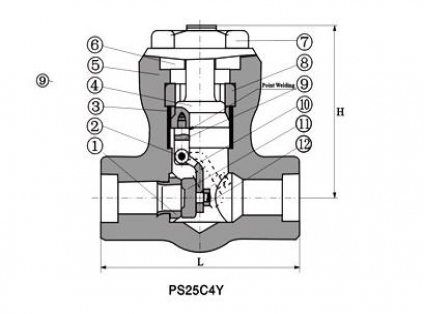

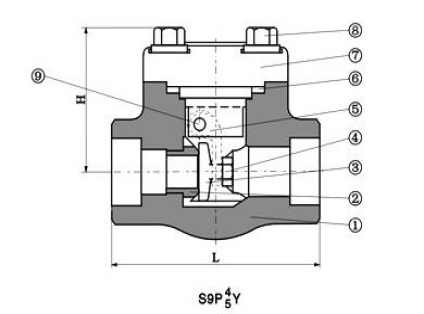

800LB、900LB～1500LB標準材質明細表
序號 零件名稱 CStoASTM AStoASTM SStoASTM
A105 F22 F304（L） F316（L）
1 閥體 A105 A182F22 A182F304（L） A182F316（L）
2 閥座 A276410 A276304 A276F304（L） A276F316（L）
3 閥瓣 A276420 A276304 A276F304（L） A27F316（L）
4 螺母 A1942H A1944 A1948 A1948M
5 搖桿 A105 A182F22 A182F304（L） A182F316（L）
6 墊片 316夾柔性石墨 316夾PTFE
7 閥蓋 A105 A182F22 A182F304（L） A182 F316（L）
8 螺栓 A193B7 A193B16 A193B8（M） A193B8（M）
9 銷釘 a276420 A182F304 A182F316
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃
1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2，閥體及閥瓣的密封面采用不銹鋼堆焊。
3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
