產品介紹：
一、產品[滑道滾球式止回閥]的詳細資料：

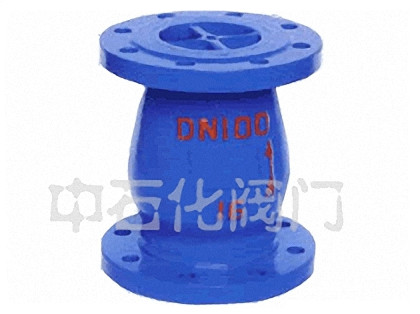

產品名稱：滑道滾球式止回閥
產品特點：微阻球形止回閥采用橡膠包皮球為閥瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。可月于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
型號
公稱壓力 （MPa）
殼體試驗 壓力（MPa）
密封試驗 壓力（MPd)
閥體材料
球體材料
HQ44 45X10
1.0
1.5
1.1
鑄鐵
碳鋼包膠
HQ44 45X16
1.6
2.4
1.76

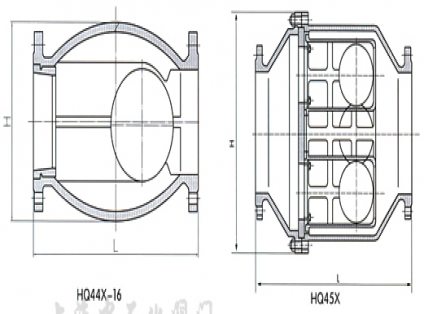

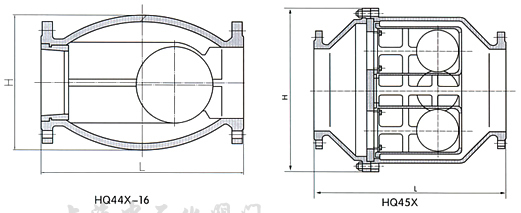

滑道滾球式止回閥主要外形尺寸：
HQ44X-10 16外尺寸
公稱通徑
200
250
300
350
400
450
600
700
800
900
1000
L(mm)
550
650
750
850
950
1050
1350
1450
1650
1900
2100
H(mm)
510
570
640
715
815
825
1155
1260
1660
1700
連接尺寸
法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準
HQ45X-10 16外尺寸
500
1150
980
法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準
