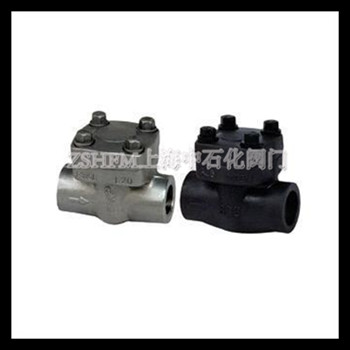

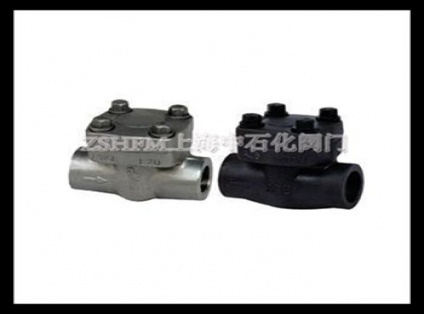

首頁 > 產品中心 > 止回閥 > 承插焊鍛鋼止回閥H61H、H61Y型PN25~PN160承插焊鍛鋼止回閥

產品概述零件材質性能規范產品尺寸技術規范

簡單介紹:

三種體蓋連接設計形式。*種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

執行標準:

設計與制造：MSSP-118，ASME B16.34

檢驗與測試：API 598

標記：MSS-SP-25

使用范圍：該產品可用于石油、化工等行業。

產品符合標準：JB/T 7746

暫無相關信息

主要性能參數

型號	公稱壓力PN	適用溫度/°C	適用介質
H61H-25~160 H61Y-25~160	25~160	≤450	水、蒸汽、油品
H61H-25I~160I H61Y-25I~160I	25~160	≤450	水、蒸汽、油品
H61H-25P~160P H61Y-25P~160P	25~160	≤450	水、蒸汽、油品

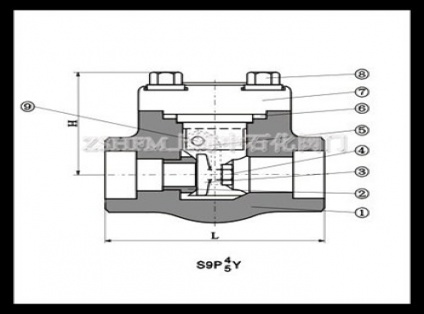

主要外形尺寸

（單位：mm）

型號	尺寸	公稱尺寸
型號	尺寸	15	20	25	32	40	50
H61H-25~160 H61Y-25~160	L	80	90	100	120	140	170
	L₁	10	13	13	13	13	16
	D	34	40	50	58	66	78
	D₁	22.2	27.7	34.5	43.3	49.1	61.1
	H	47.5	52.5	62.5	78	92	106
